抓斗內的物料重量全部作用在軸式傳感器上，軸式傳感器將受力通過傳感線傳給無線發射器箱，無線發射器箱再將線號傳給無線接收器箱，再將線號連接到電腦進行存檔并打印。
一、系統原理介紹
1、系統組成

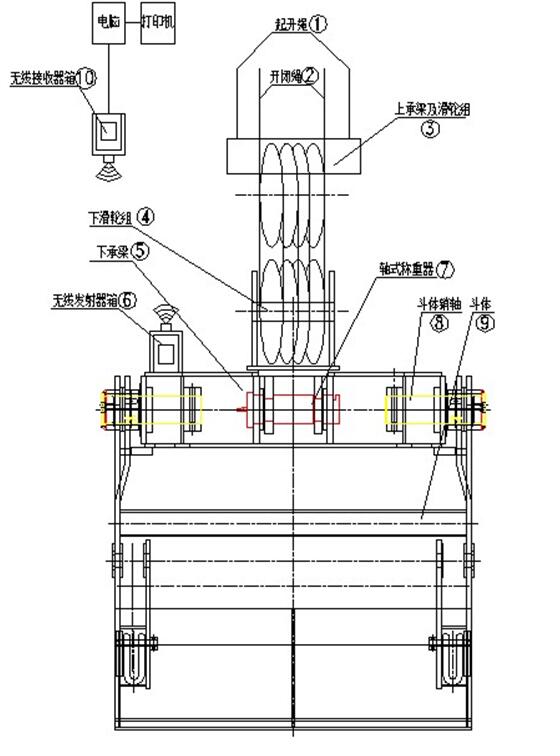

無線承重抓斗系統組成部分介紹：①起升繩；②開閉繩；③上承梁及滑輪組；④下滑輪組；⑤下承梁；⑥無線發射器箱；⑦軸式稱重器；⑧斗體銷軸；⑨斗體；⑩無線接收器箱，其他組成部份：電腦、打印機等。（見下圖）
2、原理說明：
在抓斗抓好貨物后松開①起升繩，此時全部重量都由②開閉繩承擔，經過上下滑輪組的作用，所有的重量傳導到下滑輪組④，下滑輪組④與下承梁⑤是兩個獨立部件，僅通過軸式傳感器⑦連接，下承梁⑤與斗體⑨通過斗體銷軸⑧連接。通過力的傳導得知：抓斗內的物料重量全部作用在軸式傳感器⑦上，軸式傳感器⑦將受力通過傳感線傳給無線發射器箱⑥，無線發射器箱⑥再將線號傳給無線接收器箱⑩，再將線號連接到電腦進行存檔并打印。
二、無線稱重系統說明：
1、無線承重系統組成：
|
序號 |
名稱 |
型號 |
電壓 |
數量 |
|
1 |
軸銷式稱重傳感器 |
Ф120-30T |
10VDC |
1 |
|
2 |
單路放大器（抗干擾） |
KQ-imuFDAL |
24VDC |
1 |
|
3 |
智能顯示儀表（定做） |
KQ-XSB-IAH1A1 |
220VAC |
1 |
|
4 |
無線接收器 |
|
24VDC |
1 |
|
5 |
無線發射器 |
|
24VDC |
1 |
|
6 |
鉛酸電池 |
17AH |
12VDC |
2 |

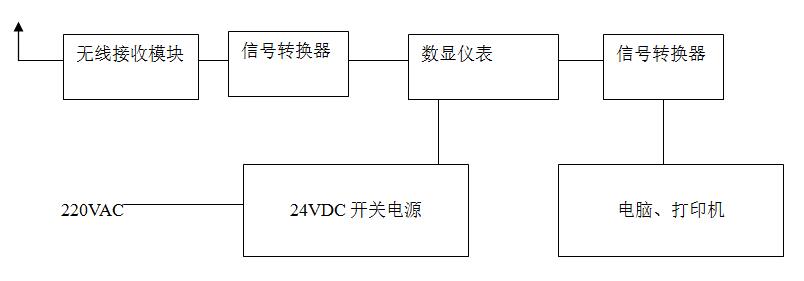

無線接收系統示意圖如下：
